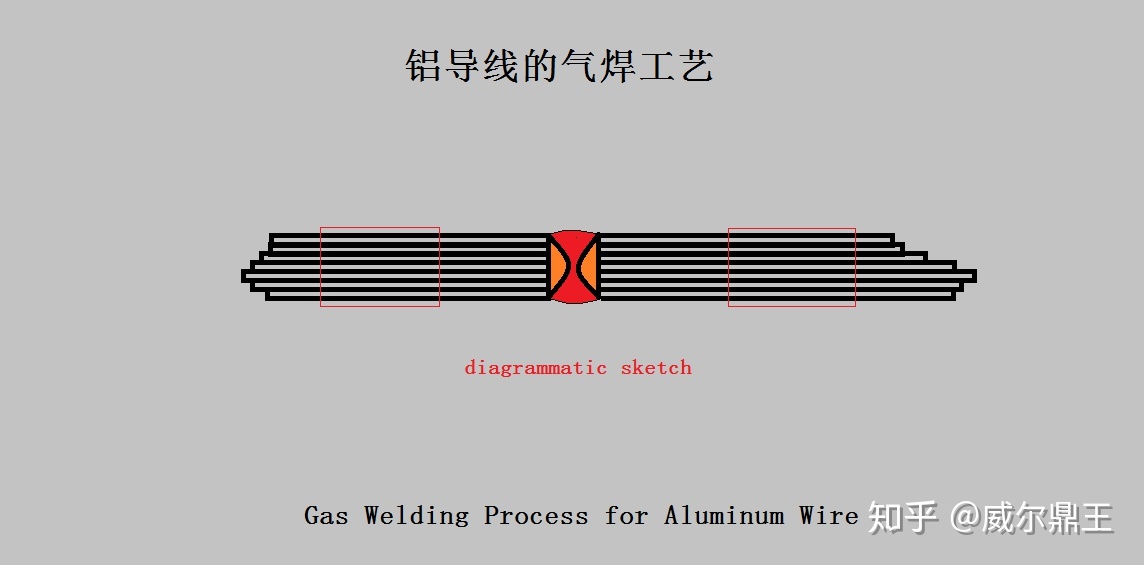

一、焊前準備
根據導線粗細，修出60~ 120mm 裸露部分和15~20mm絕緣臺，以便焊后纏包膠帶。為了保護線皮不被火焰燒壞，在線頭的絕緣臺處纏以石棉繩或擋熱板(由 石棉或金屬做成)。焊絲采用和母材成分相同的單段鋁芯線，焊絲先以化學方法清洗或機械清理，熔劑選用CJ401。
二、氣焊工藝
氣焊多股鋁導線時，為了防止各股鋁絲截面縮小， 并防止熔劑滲人鋁線內部深處而引起腐蝕，在對接焊之前先要進行行封端焊。封端焊及對接焊工藝如下:
1、封端焊(即把多股導線端頭熔合成一個整體)。

導線端部切去一部分絕緣包皮，用不銹鋼絲刷刷凈，并將導線置于垂直位置，在端頭裝夾一個可以分開的石墨模子或鐵模子(操作熟練者，也可以不用模子)。糊狀熔劑最好涂在焊絲上(如 果把熔劑用涂在導線端頭，熔劑容易滲人內部而腐蝕鋁線)。

選用火焰加熱模子，然后加熱并熔化導線。先使端面中心處熔化，借助焊絲的不斷攪動及填充，逐漸熔化整個端面，使端部逐漸焊成蘑菇頭。 焊接時要一次焊完，避免中斷，冷卻后卸下模子，用刷子把線芯上的渣殼和剩余熔劑清除干凈。
2、對接焊。把經過封端焊的兩根導線水平地放在一塊帶有圓弧 形槽的墊板上(石墨板或耐火磚等)。糊狀熔劑均勻地涂在焊絲上，開始用火焰加熱兩根導線的端頭部分，待端部開始熔化后， 在底部形成一層液體金屬， 然后繼續送人焊絲，同時用焊絲攪拌熔池，使氧化物上浮，一次焊成。
鋁線導熱性強，焊接時容易使絕緣包皮損壞，所以，應加大火焰以縮短焊接時間。另外，將石棉繩纏在線頭中腰部位，焊接時慢慢地往石棉上澆水。也可以用半圓的遮熱板(2~ 3 mm厚的鋼板)或用較厚的鋁板或鋼板冷卻。
三、焊后處理
用水清洗殘存的熔劑和焊渣，晾干線頭上的水分，然后在導線裸露部分涂上防腐油漆，漆干后包扎絕緣層，就此鋁導線氣焊焊接完成。
