你有沒有遇到過這樣一種情況：在笛卡爾平面內，有一組非均勻分布的點，用于對面高度進行采樣，例如地圖等高線上的點或表示某些材料屬性數據的數據點？你可能還想過，要在這些點之間重建或插值出一個連續的光滑曲面。對于這種想法，你可以使用 COMSOL Multiphysics 的核心功能，即徑向基函數來構建這樣的曲面。讓我們來看看應該如何操作。

徑向基函數簡介

class="nolink">徑向基函數 (RBF) 通常是指根據到某點的距離（或半徑）定義的任意函數：

(1)

式中，w 是徑向基函數的權重； 是該點的坐標或中心；r 是從 XY 平面內的任意其他點到此中心的距離。

徑向基函數本身可以是許多不同類型函數的一種。多諧波樣條系列通常用于插值，特別是薄板樣條函數，這種基函數的形式為：

(2)

僅僅這樣一個徑向基函數并不是那么吸引人，但我們可以在有限數量的具有不同權重的不同中心上進行求和，并選擇性地添加具有權重的線性多項式項 從而得到函數：

(3)

如果有足夠的中心點，那么一組基函數的總和可以用來表示非常復雜的單值函數。當使用薄板樣條基函數時，還有一個額外的優點，就是這個函數在任何地方都是平滑的，并且可以無限微分。

現在讓我們來看看如何使用這些徑向基函數來插值得到光滑曲面。如果我們獲得一組有限的中心點位置 ，以及它們對應的已知高度 ，那么可以寫一個線性方程組：

(4)

其中，系統矩陣項 是各中心點之間計算的徑向基函數。

當使用薄板樣條基函數時，幾乎所有的非對角線項都是非零的，因此這個系統矩陣非常密集。線性系統可以求解所有權重，我們可以計算 xy 平面中任何其他點的加權徑向基函數之和，從而得到平滑插值函數。現在，讓我們看看如何使用 COMSOL Multiphysics 的核心功能來計算這些權重并將插值函數可視化。

使用 COMSOL Multiphysics 中的徑向基函數進行曲面插值

我們從建立一個包含三維組件的模型開始，該模型使用無量綱單位系統，可以在組件 1 的設置中選擇單位系統。如果我們的數據代表材料屬性而不是幾何形狀，則無量綱單位系統使用起來更簡單。

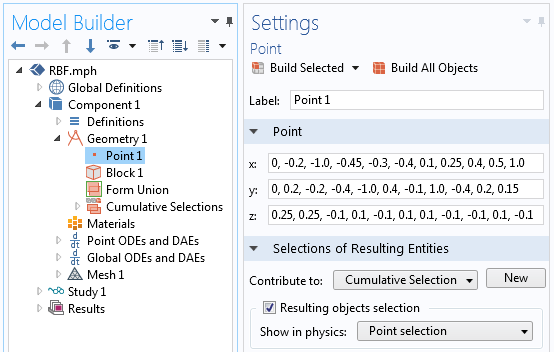

模型中的幾何圖形由兩個特征組成。首先，點 特征用于定義點集（可以從文本文件復制坐標列表）。累積選擇 用于定義所有這些點的命名選擇，如下面的屏幕截圖所示。此外，還有一個長方體 特征，其尺寸略大于數據點的范圍，并被定位為包住所有數據點。

定義幾何圖形后，我們在剛剛創建的點上定義一個積分組件耦合 算子。由于積分是在一組點上完成的，因此這個運算符等效于獲取在一組點上計算的表達式總和。接下來，我們定義三個變量，如下面的屏幕截圖所示。

首先，變量 r = eps+sqrt((dest(x)-x)^2+(dest(y)-y)^2) 將用于計算所有中心之間的距離。請注意運算符 dest() 的用法，這會強制在目標點而不是源點上計算運算符中的表達式。添加一個非常小的非零項（eps 是機器精度），以使這個表達式永遠不會為零。

接下來，變量 phi = r^2*log(r) 是方程(2)中的薄板樣條基函數。請注意，當半徑為零時，此函數應該收斂為零，但由于對數函數的原因，我們確實需要使半徑不能完全為零，以便可以在零處也能計算基函數。還值得一提的是，這個函數可以更改為任何其他所需的基函數。

最后，定義 RBF = intop1(w*phi)+a0+a1*x+a2*y 是方程(3)，即插值曲面本身，其權重尚未計算。請記住，積分組件耦合算子用于獲取算子中的表達式在這些點上的總和。

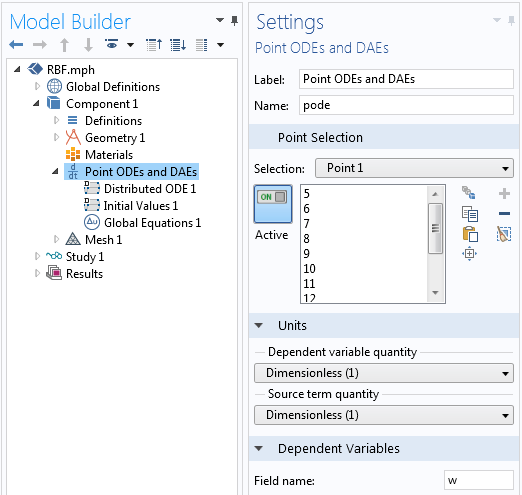

現在幾何已經設置好了，所有變量都已定義，我們已經準備好求解徑向基函數和多項式項的權重了。這是通過點常微分 和微分代數方程 接口在我們要插值的點上進行定義而完成的，如下面的屏幕截圖所示。我們可以將所有單位設置為無量綱，因?yàn)辄c(diǎn)位置也是無量綱的。這些設置定義了一組未知數 w，每個點將具有不同的值。

在這個物理場接口中，只需要修改兩個特征。首先，需要調整分布式常微分方程 的設置，如下圖所示。源項 定義為 z-RBF。由于求解穩態研究時方程中的所有其他項均為零，因此該項表示在所有選定點處 RBF=z。使用這個功能，我們可以定義等式(4) 的第 1 行到第 N 行。

其次，我們需要定義等式(4)的最后三行。這是通過全局方程 功能完成的，如下面的屏幕截圖所示，這三個方程求解權重 a0，a1 和 a2。同樣，積分耦合運算符用于獲取所有選定點的表達式之和。有了這兩個特征，問題的定義就完整了，差不多可以進行求解了。

求解這個模型要求我們在所有點上都有一個網格，因此我們在邊界框上應用了自由四面體網格，然后使用穩態求解器求解。完成求解后，我們就可以繪制變量 RBF 的插值函數，如下所示。

將功能打包到一個仿真 App 中

如果你想直接使用這個功能，而不用在自己的模型中設置所有這些功能，歡迎你從 COMSOL 案例庫中下載我們的演示仿真 App，其中可以從一個用逗號分隔的文件中獲取 xyz 數據點并計算插值曲面。使用此演示 App 最多可以插值 5000 個數據點。

除了對曲面進行計算之外，這個 App 還可以導出描述曲面的完整分析函數，以及它的 COMSOL 格式的 CAD 文件，所有這些都是 COMSOL Multiphysics 的核心功能。CAD 數據是 NURBS 表面，因此僅近似表示函數，但對于相當光滑的曲面，精度非常高。該仿真 App 用戶界面的屏幕截圖如下所示。

自己動手嘗試

點擊下方按鈕，下載仿真 App，嘗試使用仿真 App 計算一組點之間的插值：

更多資源

如果你有興趣了解有關模型開發器 和 COMSOL Server? 的更多信息(它們可用于開發和運行此仿真 App)，請查看以下資源。

• 閱讀 App 開發器簡介手冊中的完整說明摘要
• 觀看視頻，了解如何使用 App 開發器和 COMSOL Server?
• 閱讀博客文章，了解如何在各種應用中使用仿真 App

你想使用 COMSOL Multiphysics 做什么？你對徑向基函數的功能還有其他疑問嗎？歡迎聯系我們尋求幫助。
