減溫減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。

一、減溫減壓閥的工作原理

壓力為P1的壓縮空氣，由左端輸入經閥口10節流后，壓力降為P2輸出。P2的大小可由調壓彈簧2、3進行調節。順時針旋轉旋鈕1，壓縮彈簧2、3及膜片5使閥芯8下移，增大閥口10的開度使P2增大。若反時針旋轉旋鈕1，閥口10的開度減小，P2隨之減小。

若P1瞬時升高，P2將隨之升高，使膜片氣室6內壓力升高，在膜片5上產生的推力相應增大，此推力破壞了原來力的平衡，使膜片5向上移動，有少部分氣流經溢流孔12、排氣孔11排出。在膜片上移的同時，因復位彈簧9的作用，使閥芯8也向上移動，關小進氣閥口10，節流作用加大，使輸出壓力下降，直至達到新的平衡為止，輸出壓力基本又回到原來值。若輸入壓力瞬時下降，輸出壓力也下降、膜片5下移，閥芯8隨之下移，進氣閥口10開大，節流作用減小，使輸出壓力也基本回到原來值。 逆時針旋轉旋鈕1。使調節彈簧2、3放松，氣體作用在膜片5上的推力大于調壓彈簧的作用力，膜片向上曲，靠復位彈簧的作用關閉進

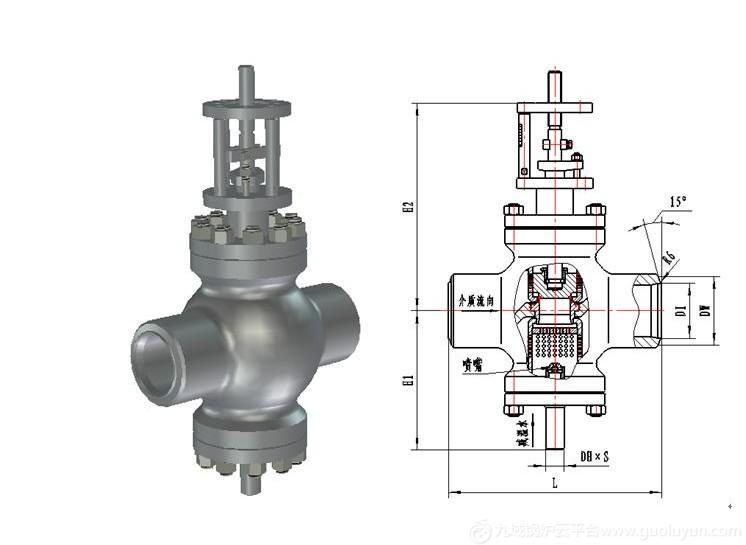

減溫減壓閥

二、減溫減壓閥的基本性能

(1) 調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。

(2) 壓力特性：它是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。

(3) 流量特性：它是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。

三、減溫減壓閥的選用

根據使用要求選定減壓閥的類型和調壓精度，再根據所需最大輸出流量選擇其通徑。決定閥的氣源壓力時，應使其大于最高輸出壓力0．1MPa。減壓閥一般安裝在分水濾氣器之后，油霧器或定值器之前，并注意不要將其進、出口接反；閥不用時應把旋鈕放松，以免膜片經常受壓變形而影響其性能。

減溫減壓閥的安裝和維護應注意以下事項：

1、為了操作和維護方便，該閥一般直立安裝在水平管道上。

2、安裝時應注意使管路中介質的流向與閥休上所示箭頭的方向一致。

3、為了防止閥后壓力超壓，應在離閥出口不少于4M處安裝一個減壓閥。

四，減溫減壓閥技術參數：

1、公稱壓力：1.0MPa、1.6MPa、2.5MPa

2、殼體試驗壓力：P=1.5PN

3.密封試驗壓力：P=1.1PN

4、出口壓力：PN1.0MPa調節閥0.09~0.8MPa、PN1.6MPa調節閥0.10~1.2MPa

PN2.5MPa調節閥0.15~1.6MPa

5、適用介質：水

6、適用溫度：0℃～80℃

減溫減壓裝置說明

一、 產品概述

新一代減溫減壓裝置是我公司積數十年的設計、制造經驗，總結國內傳統技術的基礎上，吸收了國外先進技術進行優化設計而成。

本裝置主要用于供熱系統，可對電站或工業鍋爐以及熱電廠等處送來的蒸汽的壓力、溫度降低到用戶所需的蒸汽參數。

減溫減壓裝置根據需要分為減溫減壓裝置、減溫裝置、減壓裝置。按蒸汽參數的高低又可分為中溫中壓、次高壓和高溫高壓減溫減壓裝置。

二、產品應用

1、熱電聯產熱網集中供熱。

2、電站或工業鍋爐以及熱電廠。

3、熱交換站或換熱器蒸汽進口。

4、溴化鋰制冷機組蒸汽動力入口。

5、石化、輕紡、造紙、制藥等生產工藝設備動力及用熱。

三、結構性能

本裝置由控制系統、減壓系統、噴水減溫系統和安全保護系統組成。其特點如下：

1、控制系統：主控制器采用原裝進口高精度多功能數字控制器，具有強大的功能組件，友好的人機界面和快速準確的PID控制回路，實現智能化無人值守、可靈活調整參數設定，并可根據用戶要求進行功能擴展。

2、減壓裝置：蒸汽的減壓過程是由減壓閥和節流孔板的節流來實現的，其減壓級數由新蒸汽減壓后蒸汽壓力之差來決定。減壓閥的壓力調節是通過大執行器電動執行機構來完成，運行平穩，壽命長，根據二次蒸汽設定值要求，無論一次蒸汽壓力如何波動，均能保持二次正氣壓力穩定。

3、減溫裝置:利用航空動力學技術專門設計的減溫水霧化裝置，采用流體自身動力降低設備功耗，減溫水即被粉碎成霧狀水珠與蒸汽混和迅速完全蒸發，從而達到降低蒸汽溫度的作用。霧化效果好，（霧化微粒直徑≤500um）可有效避免汽蝕及閃蒸，可調比高。

四、性能特點:

1、結構緊湊，采用法蘭對接，安裝及維護保養簡便。

3、噪音低（≤75dB），低于國家相關標準要求。

4、操作靈活，可根據不同要求任意設定參數。

5、功能強大，并可根據用戶要求進行功能擴展。

6、控制精度高，運行平穩，調節靈敏，可有效清除靜差影響。

7、可根據用戶生產工藝要求，進行減溫加濕。（需特殊設計）
