蒸汽發生器

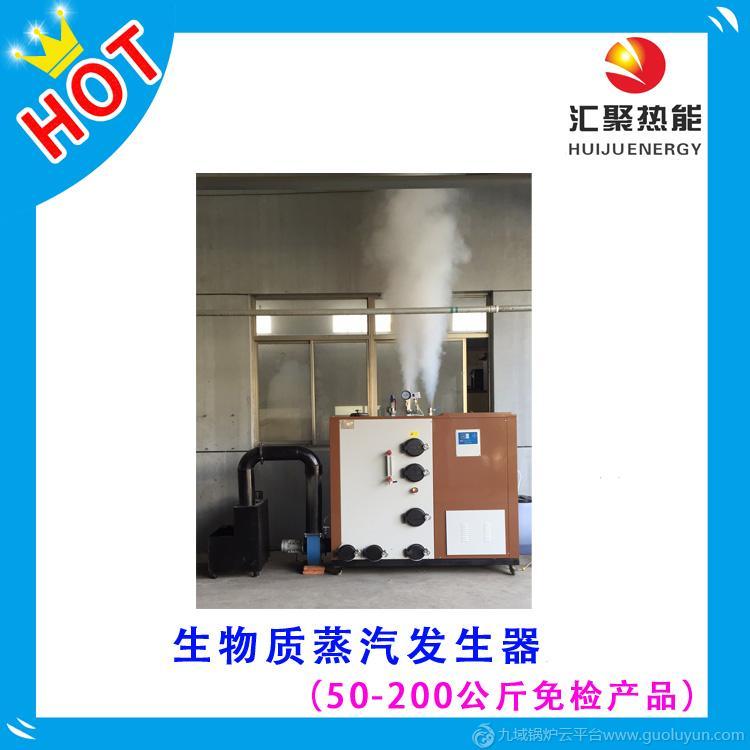

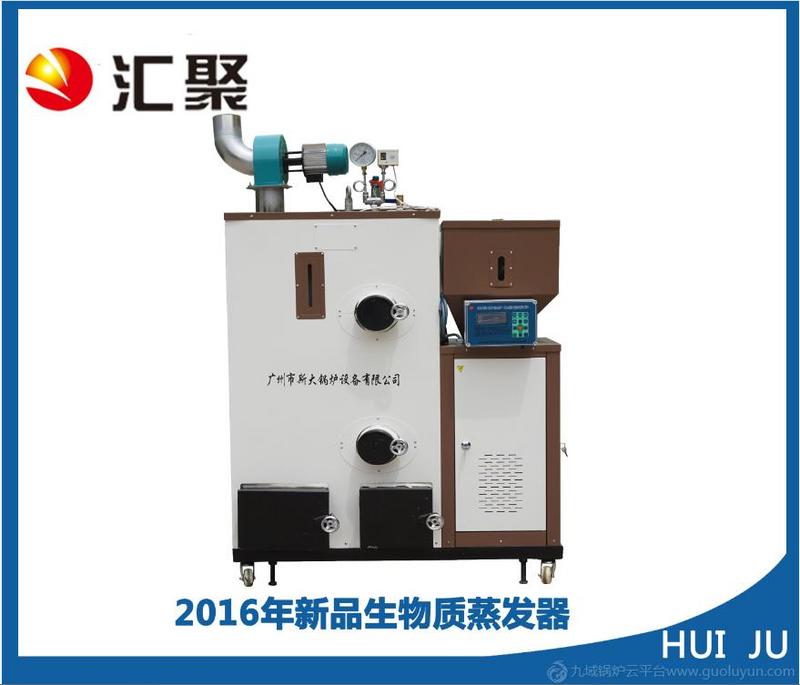

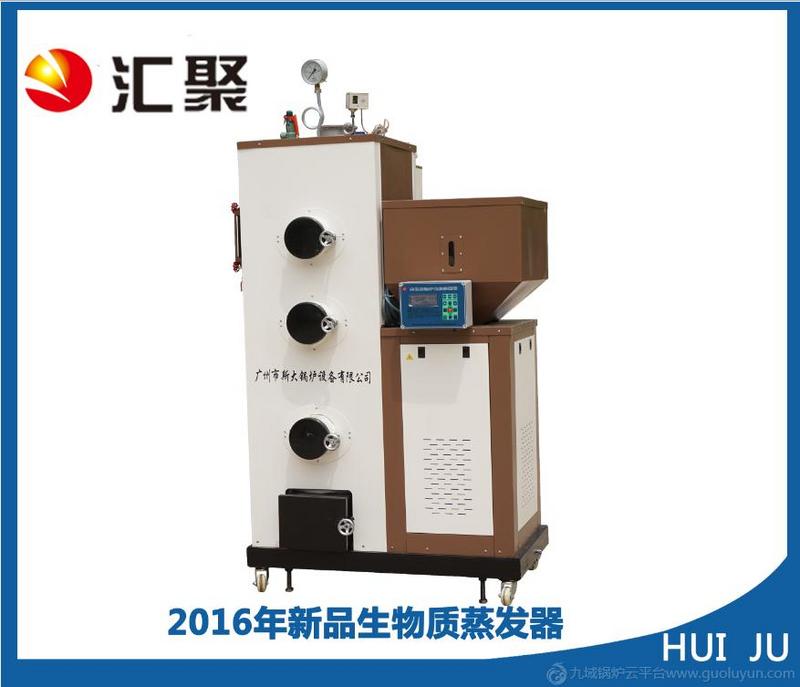

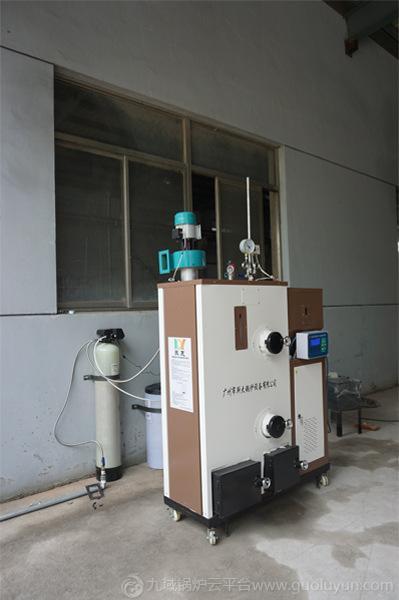

照片：

“東友”生物質蒸汽發生器是一款以生物質顆粒為燃料的立式蒸汽鍋爐。

其特點：

1、采用立式三回程結構，受熱面積大，熱效率高，出力足。

2、產品蒸汽品質高，蒸汽干燥度達90%以上。

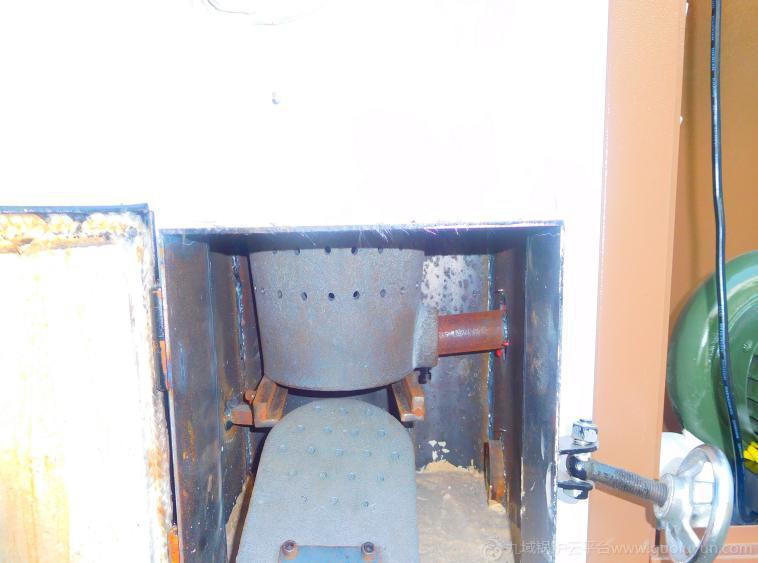

3、采用特制桶型爐排，分層配風，采用引風機、鼓風機結合形成微負壓平衡燃燒，保證了燃料的充分燃燒，無任何黑煙。

4、微負壓燃燒杜絕了回火及爐膛噴火的危險。

5、在尾部布置大口徑節能器，熱效率更高，不易積灰。

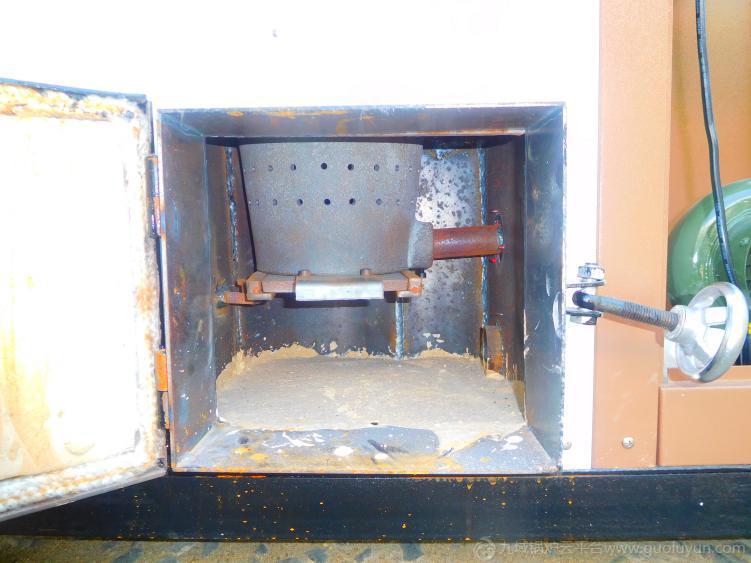

6、各回程及節能器均設置清灰門。桶型爐排設計為分體活動爐排。平時保養清灰清焦更方便。

7、每臺設備均設計有除塵系統，讓排放更環保。

8、置有安全閥、超壓、水位、過熱、防干燒等多重保護。

9、產品自動化程度高，鍋爐進水、鼓、引風機、點火、進料全部自動控制，具有一鍵式啟動操作功能。

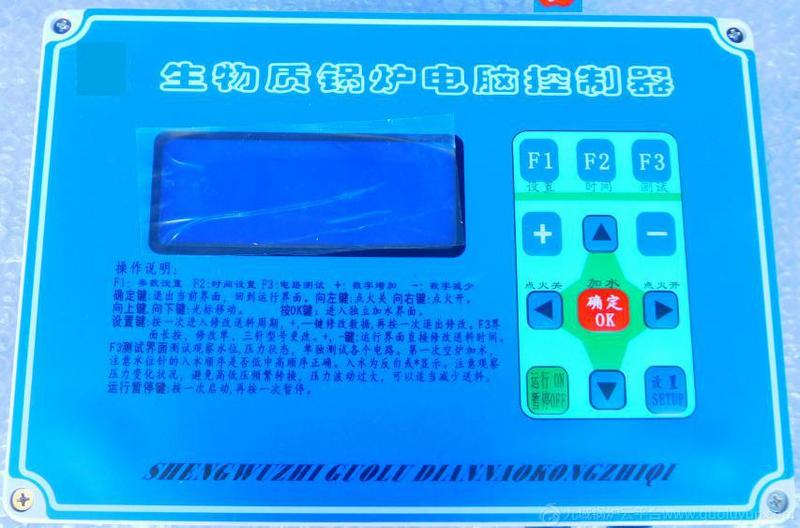

控制器照片：

10、一體式設計，整體緊湊、美觀、大方。

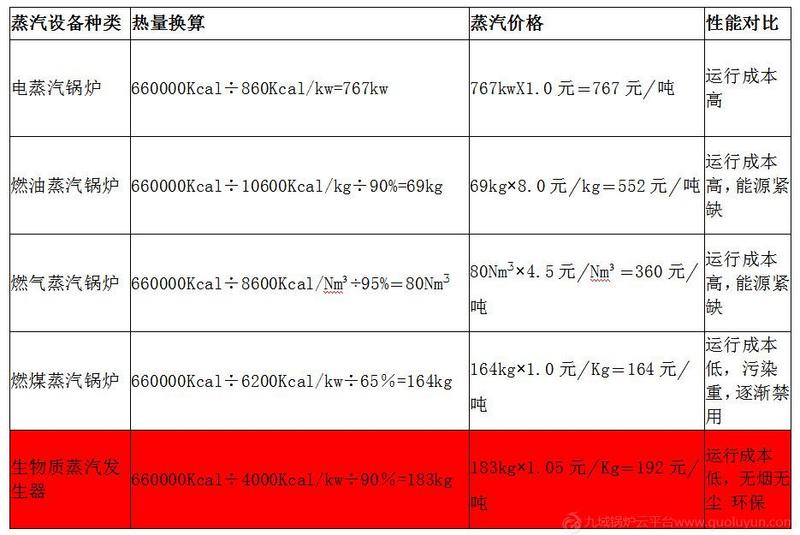

與其他蒸汽設備節能與環保性能對比情況

按1000kg/0.5Mpa/150℃的蒸汽焓值660000Kcal,根據熱量換算規則計算如下表：

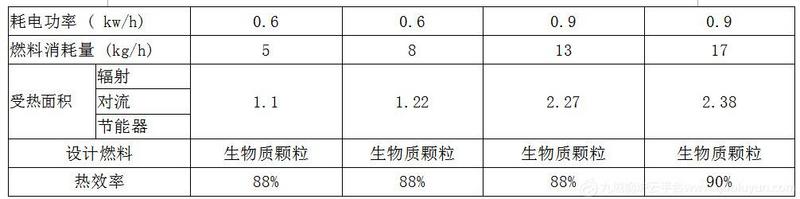

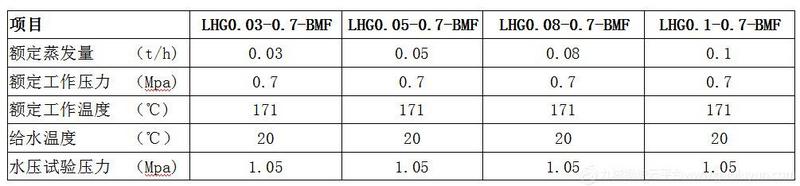

生物質蒸汽發生器技術參數：

備注：以上設備水容量小于30升，安裝、使用免監管和年檢，操作工無需專業資格要求

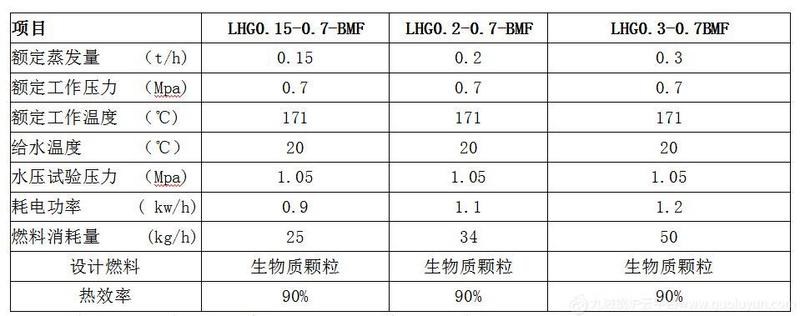

生物質蒸汽鍋爐技術參數：

備注：以上設備50升>水容量>30升，正規監檢；無需報裝。

安裝流程圖

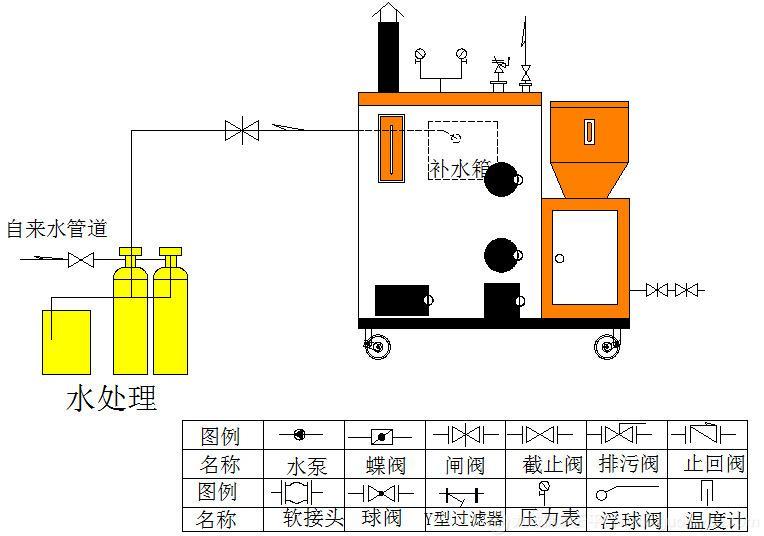

1、單臺發生器系統圖

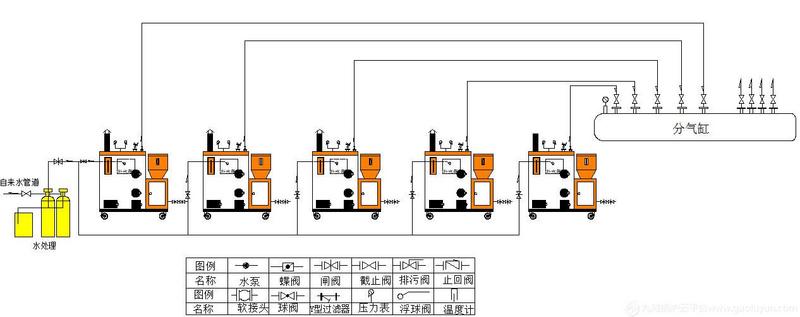

2、5臺發生器系統圖
