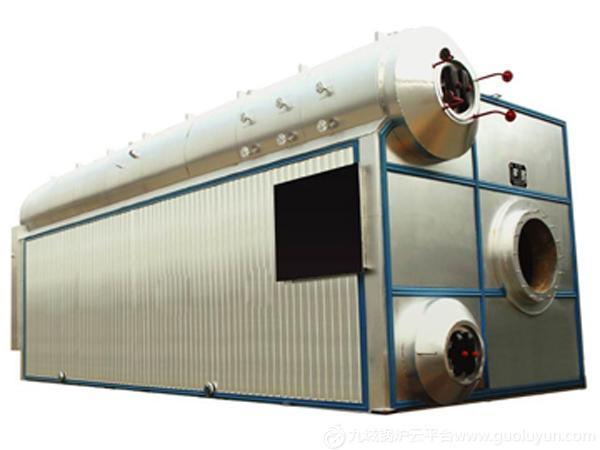

WNS系列全自動燃油(氣)蒸汽(熱水)鍋爐，蒸汽鍋爐的容量為1～10t/h，工作壓力為0.7～1.6Mpa，熱水鍋爐的供熱量為0.7～7MW，供回水溫度分別為95℃/70℃，115℃/70℃。本系列鍋爐采用臥式內燃三回程全濕背結構，燃燒室由波形爐膽及濕煙室組成，燃油從燃燒器霧化噴出，在燃燒室燃燒后的高溫煙氣經爐膛、煙室輻射及對流換熱后進入第二回程螺紋煙管到前煙箱再折回進入第三回程煙管，進行對流換熱后經后煙箱及煙囪排入大氣。
  本系列鍋爐特點是：采用全濕背結構，高溫煙氣都被水包圍，既能有效利用受熱面，又可避免干背結構后煙箱受高溫煙氣沖刷易損壞的缺點。
WNS燃油蒸汽鍋爐
序號
產 品 型 號
額定蒸發量
t/h
工作壓力
MPa
蒸汽溫度
℃
外形尺寸
mm
1
WNS1-1.0-Y(Q)
1
1.0
184
4200×2400×2920
2
WNS2-1.0-Y(Q)
2
1.0
184
5100×2500×2600
3
WNS4-1.25-Y(Q)
4
1.25
194
6000×2700×2800
4
WNS6-1.25-Y(Q)
6
1.25
194
6700×2700×3000
5
WNS8-1.25-Y(Q)
8
1.25
194
5800×2800×3200
6
WNS10-1.25-Y(Q)
10
1.25
194
6600×2800×3200

WNS燃油熱水鍋爐
序號
產 品 型 號
額定供熱量
MW
工作壓力
MPa
額定出水/
回水溫度
℃
外形尺寸
mm
1
WNS0.7-0.7/95/70-Y(Q)
0.7
0.7
95/70
3420×1860×3020
2
WNS1.4-1.0/95/70-Y(Q)
1.4
1.0
95/70
5100×2100×2600
3
WNS2.8-1.0/95/70-Y(Q)
2.8
1.0
95/70
6000×2700×2800
4
WNS4.2-1.0/95/70-Y(Q)
4.2
1.0
95/70
6700×2600×3000
5
WNS5.6-1.0/95/70-Y(Q)
5.6
1.0
95/70
6700×2800×3200
6
WNS7-1.0/115/70-Y(Q)
7.0
1.0
115/70
7000×2800×3200
