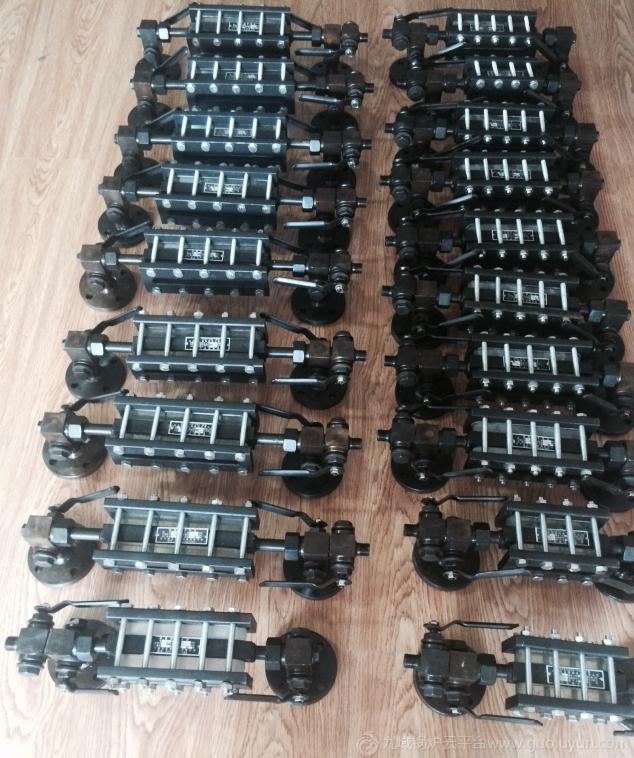

玻璃平板水位計

X49F-2.5平板水位計為直觀式液位測量儀表，可安裝在鍋爐或其它承壓容器上，對被測介質的液位作直接指示。

【工作原理和結構特點】

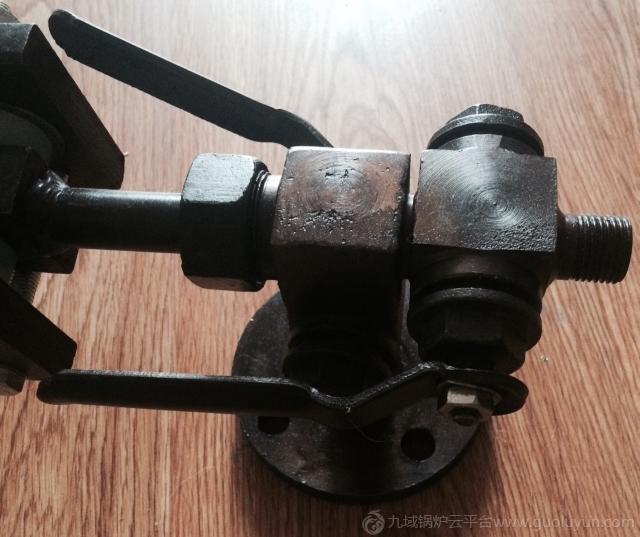

儀表的上下旋塞閥上焊有法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內的液位高度。并可以不停爐清洗和更換玻璃管。當玻璃管因意外損壞時，借助手柄將上，下旋塞閥的塞子轉過90°，可阻止容器內的介質繼續外流。液面計下端裝有排污閥，供檢修時放出剩余液體及清洗內部之用。
【主要技術參數】
工作壓力：≤1.6Mpa
工作溫度：≤250℃
公稱直徑DN：20、25
法蘭密封面型式：RF
適用介質：水、油品、蒸汽等非腐蝕性介質。

X49F平板鍋爐水位計用途：

平板水位計（又稱液面指示器），它適用于工業蒸汽鍋爐和蒸汽機車鍋爐及貯集器上作指示液、水位用。

主要技術參數：

常見故障及處理方法：

按裝棱鏡（或玻璃板）時受壓要均勻，螺紋擰緊要求交叉型式分幾次旋緊（見下圖），達到扭力20-39.4Nm為止
